上海萌亿传动系统有限公司
联系人：杨经理
热线电话：021-57255506
手机：13701997602
邮箱：mengyi@sh-mycd.com
公司地址：上海市金山工业区亭卫公路3318号
MYPS-1200SA 是一种奥氏体不锈钢，拥有更高的含铬量和更低的含碳量。此钢带抗腐、蚀耐磨损，在食品行业和化工行业（冷却、冷冻及干燥）生产上，都有满意的效果，而易维修成为它额外的优点。
特点：
l 高耐磨 ，坚硬光滑
l 易清洁刚性好,延伸率小 耐腐蚀,可适用艰苦环境

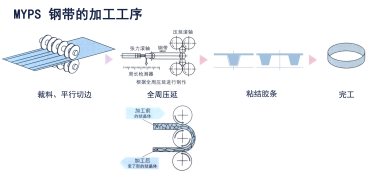

l 由于全周经过特殊工艺处理,钢带表面所有部位高度均匀,使用寿命长
l 耐冷热变化,可适应温度范围广
l 易于焊接， 易于维护保养
|
MYPS-1200SA化学成分 (%) |
||||||||
|
C |
Si |
Mn |
Ni |
Cr |
P |
S |
||
|
0.1 |
0.65 |
1.02 |
7.06 |
16.88 |
0.030 |
0.001 |
||
|
机械性能 |
||||||||
|
屈服强度 |
N/mm2 |
980 |
||||||
|
抗拉强度 |
N/mm2 |
1200 |
||||||
|
疲劳强度 |
N/mm2 |
480 |
||||||
|
硬度 |
HV |
380 |
||||||
|
延伸率 |
% |
20 |
||||||
|
焊接系数 |
|
0.70 |
||||||
|
密度 |
kg/m3 |
7.92 |
||||||
|
比热 |
kJ/kgK |
0.50 |
||||||
|
弹性系数(200℃) RT |
N/mm2 |
180,000 |
||||||
|
热膨胀系数(200℃) RT |
10-6/K |
17.8 |
||||||
|
热传导率(200℃) |
W/mk |
18 |
||||||
|
电阻率 |
μΩcm |
98 |
||||||
|
最高容许工作温度 |
|
250℃ |
||||||
动态强度
疲劳极限之定义是指在某一交变应力下，有50%的测试样本都能承受2百万次的负荷循环。测试在20℃干燥环境下，母材的疲劳极限约是±470 N/mm²（68 Ksi）。
耐腐蚀性
萌亿MYPS-1200SA展现优异的耐腐蚀性能，诸如对化工，纺织，石油，食品和乳制品等工业的耐腐蚀性。因MYPS-1200SA含碳量低，所以焊接过程中无碳化物沉淀，从而降低晶间腐蚀。
焊接性
萌亿MYPS-1200SA通常被认为在常规融合和电阻技术下焊接是可行的。需要特别注意的是应当保证堆焊时铁素体的形成，从而避免焊接“热裂”。
供货范围
长度：可定制
宽度：800 / 1200 / 1560 mm
厚度：0.8 / 1.0 / 1.2 mm
单幅钢带最宽宽度1560mm，超过此宽度需要纵向拼接。特殊规格可以定制。
